體視顯微鏡的光路原理及其調焦方法詳細闡述如下:

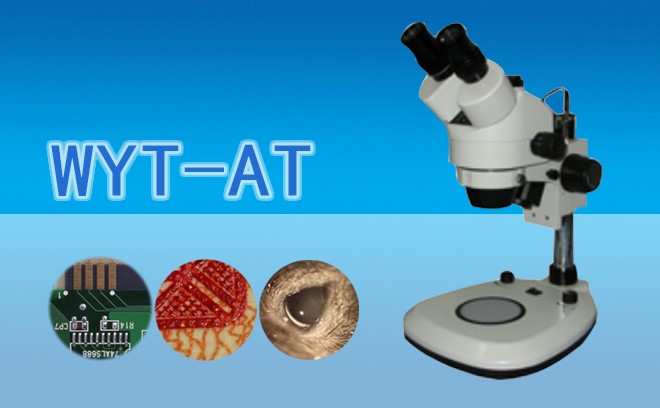

一、體視顯微鏡的光路原理
體視顯微鏡的光路主要包括光源、反射鏡、物鏡、目鏡和調焦機構等部分,其工作原理基于光學成像的基本原理。
光源:體視顯微鏡通常采用LED光源,通過光源發出的光線經過反射鏡反射后進入物鏡。
反射鏡:反射鏡是體視顯微鏡中的關鍵部件,負責將光線聚焦到物鏡上。反射鏡通常采用凸面鏡或凹面鏡設計,以實現光線的匯聚。
物鏡:物鏡是體視顯微鏡中關鍵的部件之一,其主要功能是收集光線并將其放大。物鏡通常采用的是復眼結構,即由多個透鏡組成,每個透鏡都對一個方向的光線有聚焦作用。當光源發出的光線通過反射鏡反射后進入物鏡時,物鏡會根據光線的方向?qū)Σ煌恢玫墓饩€進行聚焦,形成一個倒立的實像。
目鏡:目鏡是體視顯微鏡中的終成像部分,其主要功能是將物鏡放大后的圖像再次放大,使得觀察者能夠看到清晰的圖像。經過物鏡聚焦后的光線會在目鏡內部再次聚焦,形成一個正立的虛像,觀察者可以直接看到這個虛像。
雙通道光路:體視顯微鏡利用雙通道光路,雙目鏡筒中的左右兩光束不是平行,而是具有一定的夾角(一般為12度~15度),為左右兩眼提供一個具有立體感的圖像。這種設計使得觀察者能夠更直觀地觀察三維物體。
二、體視顯微鏡的調焦方法
體視顯微鏡的調焦是確保觀察者能夠看到清晰圖像的關鍵步驟,主要包括以下幾個步驟:
準備階段:
將工作臺板放入底座上的臺板安裝孔內。觀察透明標本時,選用毛玻璃臺板;觀察不透明標本時,選用黑白臺板。
調節鏡體高度:
松開調焦滑座上的緊固螺釘,調節鏡體的高度,使其與所選用的物鏡放大倍數大體一致的工作距離。調好后,須鎖緊緊固螺釘。
調焦:
選用平面物體(如印有字符的平整紙張、直尺、三角板等)作為調焦對象。
轉動調焦手輪,使物體圖像逐漸清晰。在調焦過程中,可以通過觀察圖像的變化來判斷調焦是否到位。
視度調節:
先將左右目鏡筒上的視度圈均調至0刻線位置。
從右目鏡筒中觀察,將變倍手輪轉至Z低倍位置,轉動調焦手輪和視度調節圈對標本進行調節,直至標本的圖像清晰。
再將變倍手輪轉至Z高倍位置繼續進行調節,直到標本的圖像再次清晰。
此時,用左目鏡筒觀察,如不清晰則沿軸向調節左目鏡筒上的視度圈,直到標本的圖像清晰為止。
瞳距調節:
扳動兩目鏡筒,可以改變兩目鏡筒的出瞳距離。
當使用者觀察視場中的兩個圓形視場完全重合時,說明瞳距已調節好。
通過以上步驟,可以確保體視顯微鏡在使用過程中能夠呈現出清晰的圖像,滿足觀察者的需求。同時,定期的維護和保養也是保持體視顯微鏡性能穩定的重要措施。
